PIR-Sensoren effizient planen

PIR-Sensoren (Passiv-Infrarot-Sensoren) sind ein unverzichtbarer Bestandteil moderner Lichtsteuerungssysteme. Sie tragen dazu bei, Energie zu sparen, Komfort zu erhöhen und die Betriebskosten zu senken. Die korrekte Produktwahl und Platzierung solcher Sensoren war bisher eine anspruchsvolle Aufgabe, die fundierte Kenntnisse und geeignete Werkzeuge erfordert. Mit SensCalc steht ein webbasiertes Tool zur Verfügung, das diesen Prozess deutlich vereinfacht. Dieses kostenlose Angebot richtet sich gleichermassen an Elektriker, Planer und Privatleute. Das Ziel dieser Entwicklung ist es, den Bauherren Energieeinsparungen und deren Amortisationszeiten zuverlässig aufzuzeigen, um so den Einsatz von Sensoren zu verstärken.

Anforderungen an die Planung von PIR-Sensoren

Die Planung von PIR-Sensoren erfordert eine Vielzahl an Daten und Berechnungen. Neben den räumlichen Gegebenheiten, wie der Raumgrösse und -nutzung, müssen auch Parameter wie die Lichtintensität, die Sensorreichweite und die Energieeinsparpotentiale berücksichtigt werden. Fehler bei der Planung können zu ineffizienten Systemen führen, die entweder nicht den gewünschten Komfort bieten oder die erhofften Energieeinsparungen verfehlen.

Hier kommt SensCalc ins Spiel: Das Tool wurde speziell entwickelt, um diese Herausforderungen zu adressieren und Planern eine zuverlässige, benutzerfreundliche Plattform zu bieten. Komplexe Berechnungen werden im Hintergrund laufen und liefern verständliche Ergebnisse. Dabei ist Qualität wichtig: Daher werden ausschliesslich automatisch vermessene PIR-Sensoren nach IEC 63180 oder sensNORM 2022 verwendet.

Funktionsweise und Vorteile

Das Onlinetool ist über die Einstiegsseite www.senscalc.ch zugänglich und nach einem Login (als Gast oder mit eigenem Account) können Anwender die Planung von PIR-Sensoren direkt im Browser vornehmen. Das Tool bietet eine Vielzahl von Funktionen:

1. Energieeinsparungsberechnung: Sens­Calc kalkuliert basierend auf den eingegebenen Parametern die potenzielle Energieeinsparung nach SIA 387/4.

2. Amortisationsanalyse: Das Tool berechnet die Amortisationszeit der geplanten Installation und liefert somit wichtige wirtschaftliche Kennzahlen für die Entscheidungshilfe.

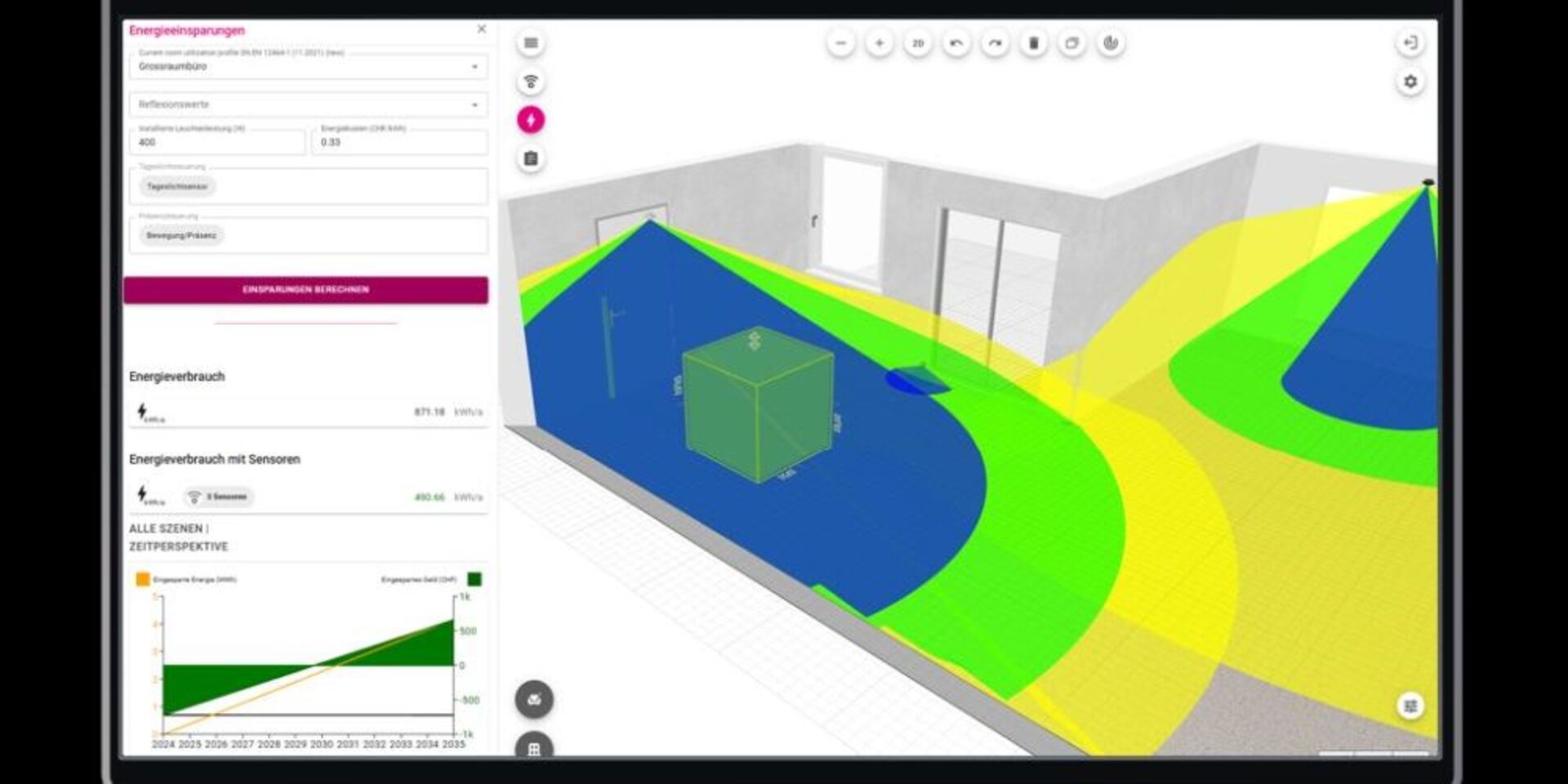

3. Visualisierung der Sensoreffizienz: Das Tool stellt die Sensorabdeckung grafisch dar, womit die optimale Platzierung visuell sichtbar wird.

4. Benutzerfreundlichkeit: Dank der intuitiven Benutzeroberfläche sind auch komplexe Projekte leicht durchführbar. Das Tool ist sowohl für erfahrene Fachleute als auch für Einsteiger geeignet.

Relevanz für die Branche

Die Bedeutung von PIR-Sensoren im Kontext der Energieeffizienz darf nicht unterschätzt werden. Gemäss dem Leitfaden der Schweizer Licht Gesellschaft (SLG) können durch den gezielten Einsatz von PIR-Sensoren bis zu 60 % der Energie im Bereich der Beleuchtung eingespart werden. Diese Einsparungen resultieren nicht nur in einer Reduktion der Betriebskosten, sondern leisten auch einen erheblichen Beitrag zur Nachhaltigkeit (Ziel der Initiative energylight – siehe Infokasten) und zur Erfüllung gesetzlicher Vorgaben.

Indem das Tool komplexe Planung vereinfacht und die Ergebnisse übersichtlich darstellt, reduziert es Fehler und spart Zeit. Planer und Elektriker erhalten eine solide Grundlage, um ihre Entscheidungen zu treffen und die Installation energieeffizienter Systeme zu optimieren.

Praktische Anwendung

Die Nutzung ist ganz einfach: Nach der Eingabe der Grunddaten – wie Raumgrösse, Nutzungstyp und Lichtbedarf – berechnet das Tool automatisch die optimale Anzahl und Platzierung der PIR-Sensoren. Zusätzlich werden Energieeinsparung und Amortisationszeit basierend auf den aktuellen Energiepreisen dargestellt. Die GTIN/EAN-Nummern der Produkte erleichtern nicht nur die Planung und auch die Argumentation gegenüber Bauherren und Entscheidern, sondern zeigt auch auf, wo diese Produkte bezogen werden können.

Produkte verfügbar machen

Mit einem Eintrag in SensCalc kann man Sensorprodukte einer breiten Community zur Verfügung stellen. Die Daten sollten im GLDF-Format angeliefert werden (alternativ auch in Form einer Excel-Datei). Dazu gehört auch ein L3D-Modell, Produktdatenblätter, Montageanleitungen und Marketingunterlagen. Eine entsprechende Vorlage ist auf der Landingpage zu finden. Damit die Produkte optimal präsentiert werden können, müssen die Sensoren nach SensNORM oder IEC63180 gemessen sein.

Fazit

Mit SensCalc steht der Fachwelt ein praxisnahes Tool zur Verfügung, das die Planung von PIR-Sensoren revolutioniert. Die Möglichkeit, komplexe Berechnungen einfach und kostenlos durchzuführen, macht das Onlinetool zu einer unverzichtbaren Ressource für Planer, Installateure und Energieberater. Energieeffiziente Lichtsteuerungssysteme können noch effizienter und zielgerichteter umgesetzt werden.

Das Projekt wurde von RELUX entwickelt, in Zusammenarbeit mit dem Bundesamt für Energie, METAS, der Schweizer Licht Gesellschaft SLG, SensNORM und Energie Schweiz.

Aufzeichnung des Webinars mit der Präsentation von SensCalc:

https://youtu.be/uVmh4P9dXQk
